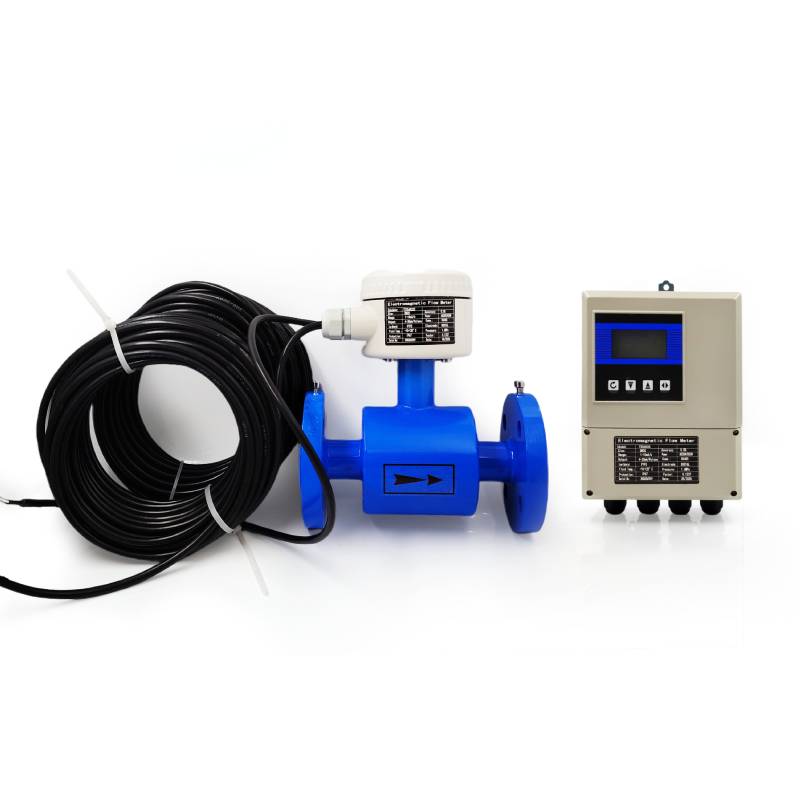

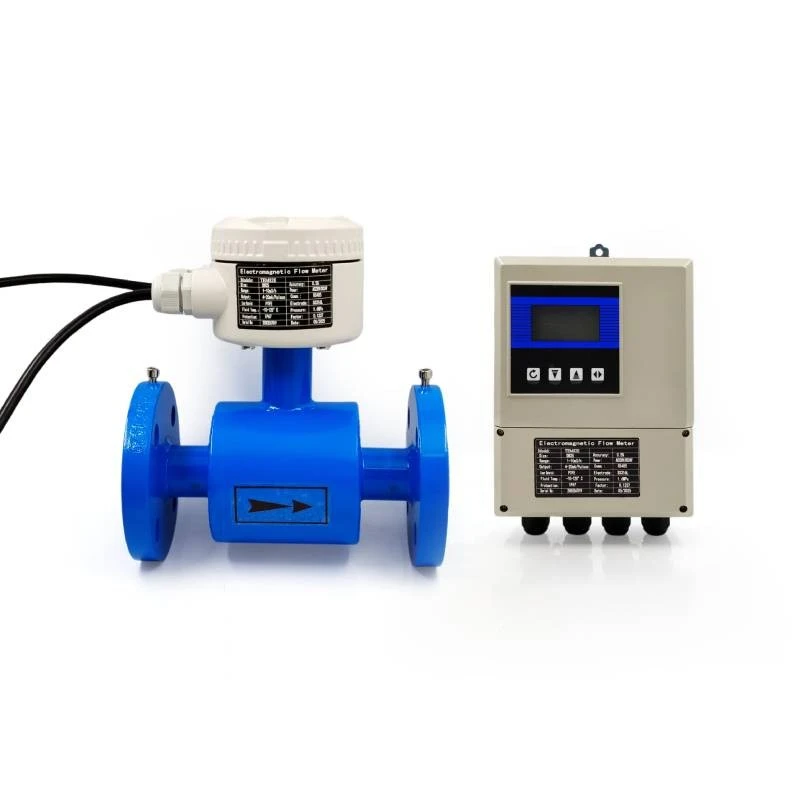

Uzaktan Tip Elektromanyetik Akış Ölçer

Parametre Kategorisi

Şartname

Temel Prensip

Faraday'ın Elektromanyetik İndüksiyon Kanunları

Ölçüm Ortamı

Elektriksel olarak iletken sıvılar, kostik sıvılar, sıvı-katı karışımlar

Uygulanabilir Endüstriler

Petrol, kimya mühendisliği, farmakoloji, kağıt yapımı, elektrik enerjisi, çevre koruma, su/atık su, gıda, tarım, atık su

Nominal Sayaç Boyutu

6 mm ~ 2800 mm (0,2 inç ~ 110 inç)

Çalışma Basıncı

0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10, 16, 25 MPa

Kesinlik

±%0,25, ±%0,5 (talep üzerine)

Minimum İletkenlik

>5 μs/cm

Sıvı Sıcaklığı

Kauçuk astar: 0~70 derece

FEP astarı: -20~180 derece

PTFE astar: -40~180 derece

Ortam Sıcaklığı

-30 derece ~ 60 derece (-22 derece F ~ 140 derece F)

Bağıl Nem

%90 bağıl nemden az veya buna eşit

Astar Malzemeleri

Kauçuk, PTFE, FEP, PFA

- PFA/PTFE: Yüksek kimyasal direnç, yüksek sıcaklık kapasitesi

- Kauçuk: Aşınmaya karşı dayanıklılık, geniş uygulamalar

Elektrot Malzemeleri

316L Paslanmaz Çelik, Hastelloy (HB,HC), Tantal, Titanyum, Platin, Tungsten Karbür

- 316L: İyi korozyon/aşınma direnci (H₂SO₄/HCl için değil)

- Hastelloy: Daha iyi korozyon direnci, yüksek mukavemet (bulamaç/oksitleyici sıvılar için uygundur)

- Tantal: Mükemmel kimyasal direnç (fluosilisik/HF/NaOH için değil)

- Titanyum: İyi korozyon/aşınma direnci (deniz suyu için uygun, HF/H₂SO₄ için değil)

Çıkış Sinyalleri

1. Akım: 4~20mA (yük direnci 500Ω'dan az veya ona eşit)

2. Frekans: 0~10KHz

3. Darbe: 0,001~1000 Ltr/Darbe

4. İletişim: RS-485, HART

5. Alarm: Yüksek/düşük alarm çıkışı (yük akımı ALMH için 30mA'den az veya buna eşit)

Güç Kaynağı

AC: 85~265VAC (güç <10W)

DC: 18~36VDC (güç <7,5W)

Akış Hızı Aralığı

Sayaç boyutuna bakın (örn. DN10: 0,014~3,39 m³/sa; DN1000:141~33912 m³/sa)

Akış Ünitesi Seçenekleri

L/s, L/m, L/h, m³/s, m³/m, m³/h, USG/s, USG/m, USG/h, kg/s, kg/m, kg/h

İletişim Protokolü

RS-485: MODBUS-RTU (varsayılan), MODBUS-ASCII

Baud hızı: 1200/2400/4800/9600 (varsayılan)/19200/38400

Veri biti: 7/8 (8 varsayılan; 7, RTU için kullanılamaz)

Kontrol modu: Yok (varsayılan)/Tek/Çift

Cihaz Kimliği: 1~247 (1 varsayılan)

Kalibrasyon Fonksiyonları

4mA kalibrasyon, 20mA kalibrasyon, sıfır kalibrasyon (dolu boru ve statik sıvı gerektirir)

Kurulum Gereksinimleri

1. Boru her zaman tamamen sıvıyla doldurulmalıdır.

2. Düz giriş borusu: 3×DN'den büyük veya eşit; Çıkış düz borusu: 2×DN'ye eşit veya daha büyük (Özel bağlantı parçaları için 5×DN/10×DN'ye eşit veya daha büyük)

3. Titreşimli akıştan, elektriksel parazitlerden (motorlar/transformatörler/VFD'ler), hava kabarcıklarından ve çökeltilerden kaçının

4. Boruların üzerine monte edilen terminal kutusu (su girişini önler)

5. Doğru topraklama (ulusal/yerel elektrik kanunlarına göre; astarlı/iletken olmayan- borular için topraklama halkaları/astar koruyucuları)
